HEL D-20系列

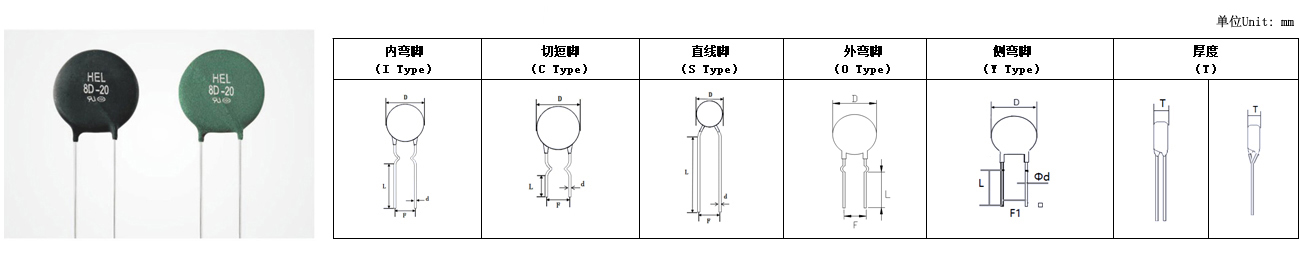

 產品尺寸

型號	Dmax	Tmax	?d ±0.1	F1 ±1	F2 ±1.5	直腳	彎腳		Y型腳
型號	Dmax	Tmax	?d ±0.1	F1 ±1	F2 ±1.5	L±1	L1±0.5	L2±2	L±1
NTC□D-20	22.5	7	1.0	10	8	2.8-20	2.8-20	7或4	2.8-20

 產品電性能

型號	R25 (Ω)	最大穩態電流 (A)	殘余電阻* (Ω)	耗散系數* (mw/°c)	熱時間常數* (s)	最大允許使用容量值 240V/120V(μF)	B值（K）	工作溫度 (°c)	阻值偏差	包裝方式導線長短	產品外型	材料選擇			切腳 mm	下載
型號	R25 (Ω)	最大穩態電流 (A)	殘余電阻* (Ω)	耗散系數* (mw/°c)	熱時間常數* (s)	最大允許使用容量值 240V/120V(μF)	B值（K）	工作溫度 (°c)	阻值偏差	包裝方式導線長短	產品外型	封裝材料	引線	顏色	切腳 mm	下載

1.3D-20

1.5D-20

2.5D-20

3D-20

5D-20

8D-20

10D-20

16D-20

20D-20

說明：*表示參考值

阻值偏差：M：±20%；L：±15%定制

包裝方式/導線長短： B：散裝；C：切短腳散裝；T：編帶包裝

產品外型： S型：直腳；I型：內彎腳；O型：外彎腳；Y型：側彎腳

安規證書 ： CQC 10001052520 | UL/CUL E319959 | TUV NO.B0016170001 Rev.02

質量管理證書：ISO9001： 2015Certificates | ISO14001： 2015Certificates

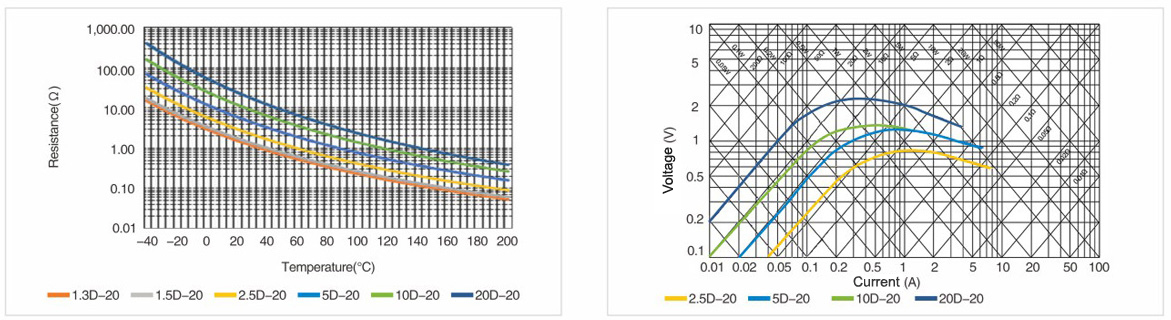

 產品阻溫特性和靜態伏安特性

 安規認證及相應型號

型號	R25 （Ω）	安規認證			型號	R25 （Ω）	安規認證
型號	R25 （Ω）	UL/CUL	CQC	TUV	型號	R25 （Ω）	UL/CUL	CQC	TUV
5D-5	5	√		√	1.5D-13	1.5	√		√
8D-5	8			√	2.5D-13	2.5	√	√	√
10D-5	10	√		√	3D-13	3	√	√	√
20D-5	20	√		√	4.7D-13	4.7	√	√	√
33D-5	33	√		√	5D-13	5	√	√	√
3D-7	3			√	8D-13	8	√	√	√
5D-7	5	√	√	√	10D-13	10	√	√	√
8D-7	8	√	√	√	16D-13	16	√	√	√
10D-7	10	√	√	√	18D-13	18	√	√	√
12D-7	12	√	√	√	20D-13	20	√	√	√
16D-7	16	√	√	√	30D-13	30	√	√	√
20D-7	20	√	√	√	47D-13	47	√	√	√
22D-7	22	√	√	√	1D-15	1			√
33D-7	33	√	√	√	1.3D-15	1.3	√	√	√
3D-9	3	√	√	√	1.5D-15	1.5	√	√	√
2.5D-9	2.5			√	2.5D-15	2.5	√	√	√
5D-9	5	√	√	√	3D-15	3	√	√	√
6D-9	6	√	√	√	5D-15	5	√	√	√
8D-9	8	√	√	√	7D-15	7	√	√	√
10D-9	10	√	√	√	8D-15	8	√	√	√
12D-9	12	√	√	√	10D-15	10	√	√	√
15D-9	15			√	15D-15	15	√	√	√
16D-9	16	√	√	√	16D-15	16	√	√	√
20D-9	20	√	√	√	18D-15	18	√	√	√
22D-9	22	√	√	√	20D-15	20	√	√	√
33D-9	33	√	√	√	30D-15	30	√	√	√
50D-9	50	√	√	√	47D-15	47	√	√	√
100D-9	100			√	50D-15	50	√	√	√
120D-9	120	√	√	√	1.3D-20	1.3		√	√
2.5D-11	2.5	√	√	√	1.5D-20	1.5			√
3D-11	3	√	√	√	2.5D-20	2.5	√	√	√
5D-11	5	√	√	√	3D-20	3	√	√	√
8D-11	8	√	√	√	5D-20	5	√	√	√
10D-11	10	√	√	√	8D-20	8	√	√	√
12D-11	12	√	√	√	10D-20	10	√	√	√
15D-11	15	√	√	√	16D-20	16	√	√	√
16D-11	16	√	√	√	20D-20	20			√
20D-11	20	√	√	√	注： UL/CUL 證書號：E319959 CQC 證書號：10001052520 TUV 證書號：NO.B 001617 0001 Rev. 02
33D-11	33	√	√	√
47D-11	47	√		√
50D-11	50	√	√	√
